分量視頻分配器

伯奧克分量視頻分配器

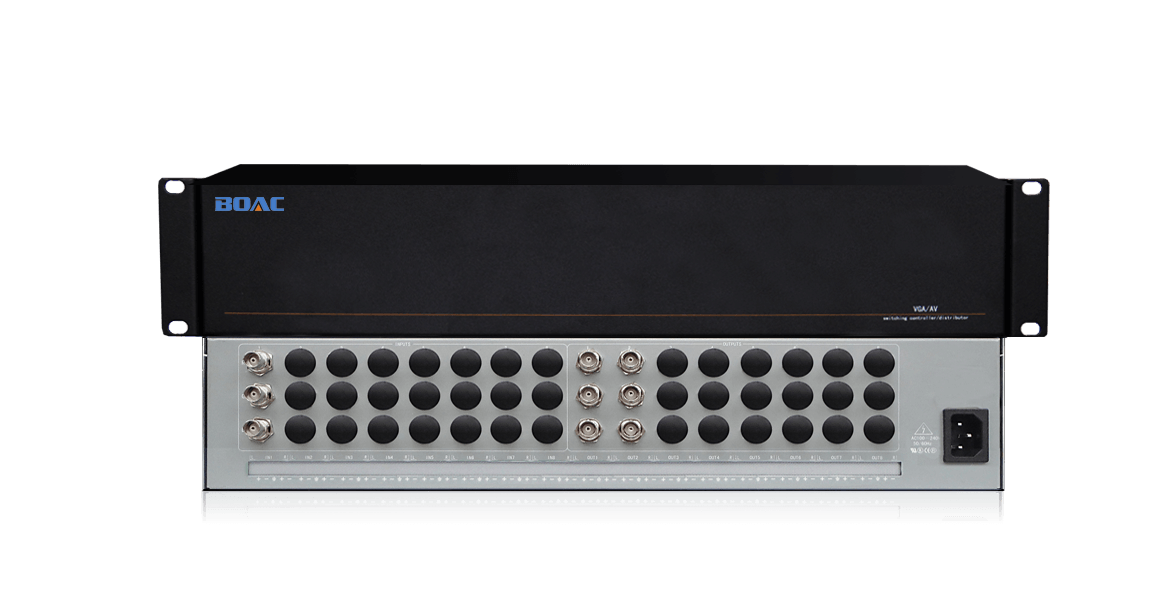

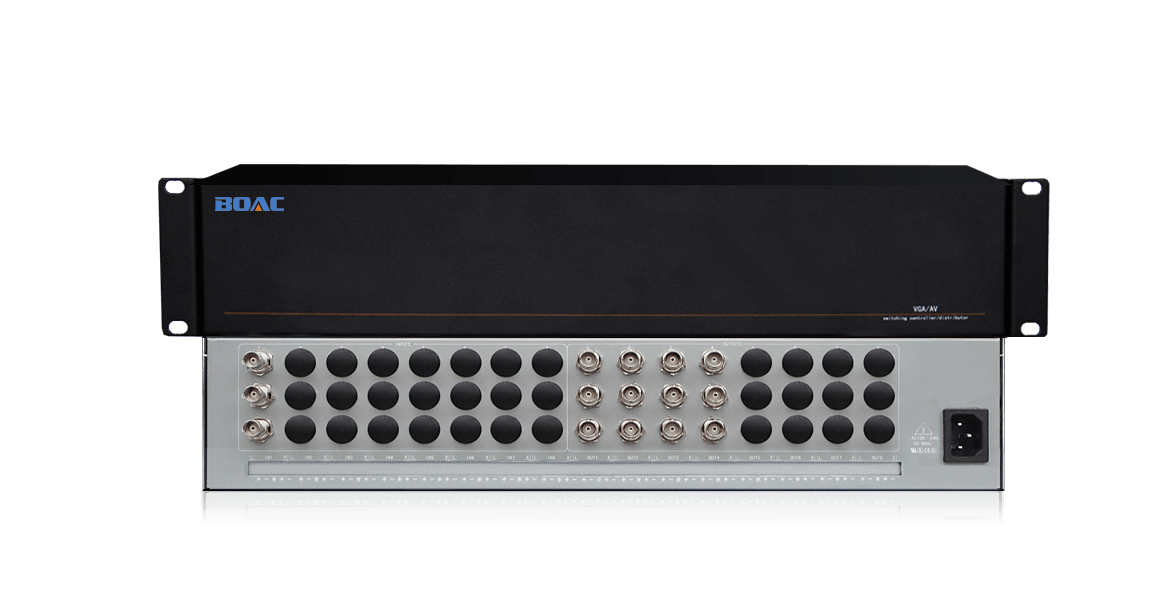

分量視頻分配器是伯奧克制造的一種支持高清晰數字電視專業接口（逐行色差YPbPr）的高性能三色差分量視頻分配器，可連接高清晰數字信號機頂盒、衛星接收機、影碟機、各種高清晰顯示器/電視設備。目前可以在投影機或高檔影碟機等家電上看到有YUV YCbCr Y/B-Y/B-Y等標記的接口標識，雖然其標記方法和接頭外形各異但都是色差端口。該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

帶寬: 300MHz
接口: 3BNC/3RCA
接口數量: 2/4/8/16/32（16以上需定制）
機箱: 桌面式/1-4U標準機架式

產品特性

支持多路信號輸出

支持2/4/8/16/32路分量視頻信號輸出，音頻可選。（32路以上需定制）

完善的接口設計

獨立的三色差分量信號輸入輸出；采用3BNC母頭接口，接口連接緊密不易松動；

高分辨率

輸出最高分辨率可達1920X1080 P60，亮色度干擾：-55dB@5Mhz；

穩定的性能

高性能的圖像處理及信號長矩離傳輸失真增益補償技術，采用數字同步識別處理技術，圖像輸出更加穩定可靠；

高帶寬(速率)

帶寬(速率)可達300Mhz(-3db)滿載，回波損耗達-30db@5MHz，圖像清晰；

長距離信號傳輸

輸出最大傳輸距離達25米，應用更方便。

產品參數

視頻參數：

帶寬　　　　　　　　　　　　　　　　　　300Mhz(-3db)滿載
信號類型　　　　　　　　　　　　　　　　分量視頻
接口　　　　　　　　　　　　　　　　　　3BNC/3RCA
最小電平　　　　　　　　　　　　　　　　0.4 VP-P
最大電平　　　　　　　　　　　　　　　　2.0 VP-P
耦合方式　　　　　　　　　　　　　　　　直流耦合
介入增益　　　　　　　　　　　　　　　　0dB
阻抗　　　　　　　　　　　　　　　　　　75 Ω±1Ω

音頻（可選）：

增率　　　　　　　　　　　　　　　　　　0 dB
頻率響應　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
總諧波失真　　　　　　　　　　　　　　　0.05%
共態抑制比　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz
信號類型　　　　　　　　　　　　　　　　立體聲，非平衡
接口類型　　　　　　　　　　　　　　　　RCA/鳳凰端子接口
輸入最大電平　　　　　　　　　　　　　　+19.5dBu
輸入阻抗　　　　　　　　　　　　　　　　>10KΩ
輸出阻抗　　　　　　　　　　　　　　　　>50Ω

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/標準機架式1-4U
