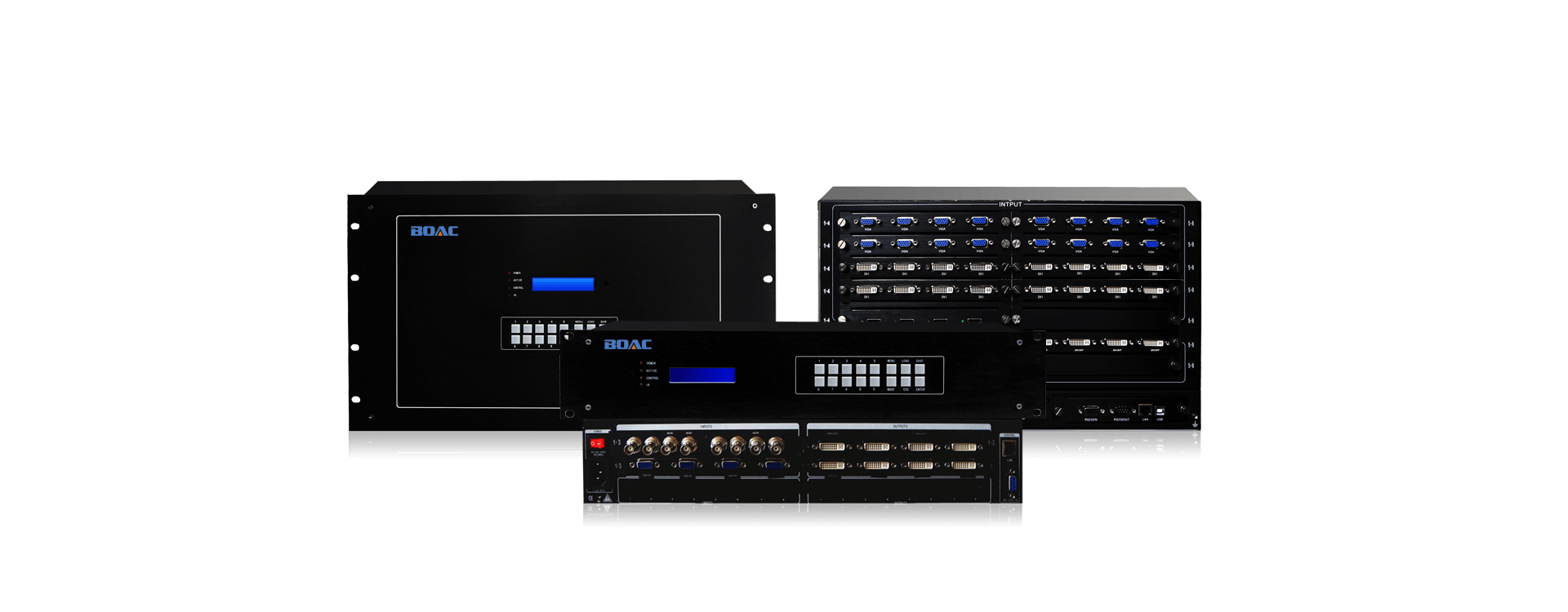

邊緣融合器

伯奧克邊緣融合器

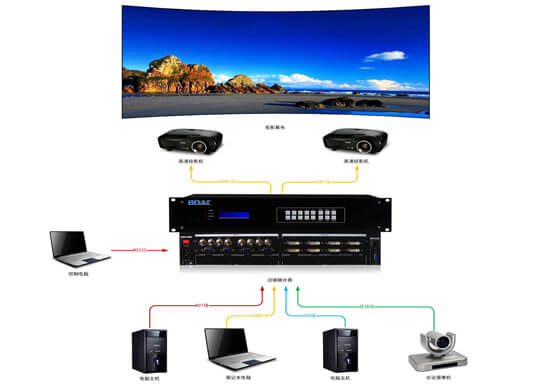

伯奧克系列融合控制器是伯奧克自主研發生產，將多組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙更加明亮，超大，高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面的投影機融合處理系統。采用分布式設計理念，將信號接入、畫面拼接、融合帶處理等相關功能從系統上區分開，使得不同的功能在各自獨立的硬件中處理實現，最大程度提升了設備的穩定性。內置多畫面拼接處理器和融合生成兩大功能，簡化無縫投影顯示系統的構架，信號源、融合器、投影機三點一線的結構即可完成無縫投影顯示系統。

支持立體信號、平面信號混開窗口
曲面融合、環形融合、球形融合曲面校正功能
純硬件架構，無CPU和操作系統，無病毒和系統風險
采用人機交互技術能夠同時接受來自多個點進行操作

兼容多種高清格式

單通道輸出分辨率：800x600, 1024x768, 1280x720, 1280x1024, 1360x768, 1440x900, 1600x1200, 1680x1050, 1920x1080, 1920x1200,2048×1080等（依據型號確定），幀率達到60Hz,向下全面兼容其它所有高清格式。

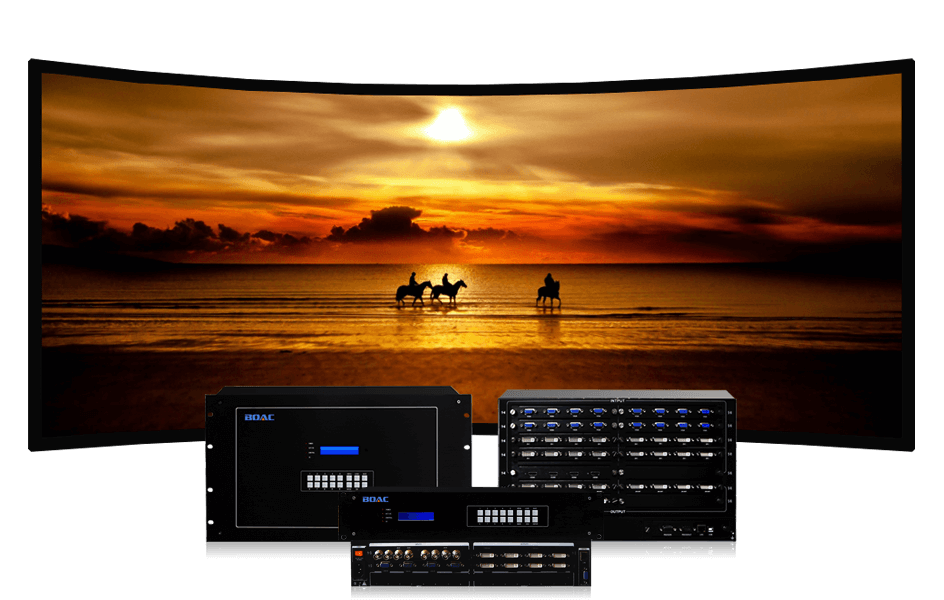

高清邊緣融合器

邊緣融合器系列規格

高清邊緣融合處理器
Hd edge fusion processor
觸控式邊緣融合機
16 Series Hd Mixed Matrix

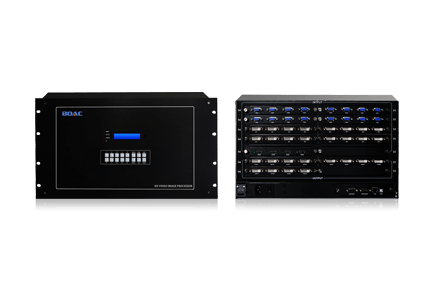

3D立體投影融合器
Touch the edge fusion machine
球幕融合控制器
The ball screen controller

產品特性

CBD顯示技術，超大信號上面多畫面信號顯示，畫外畫（POP）平鋪模式，畫中畫（PIP）疊加模式，畫面疊加、漫游、跨屏、縮放。CBD顯示技術

融合帶自動羽化像素精調，圖像參數（白平衡、亮度、對比度、飽和度）調整，透明度任意調節，信號自由裁剪功能，支持任意形狀曲面網格式幾何校正，融合帶消隱處理。圖像調整功能

預案自動輪巡，字符疊加功能，軟件權限管理，EDID配置管理，無縫切換（選配）。預設管理

采用卡籠式機箱設計，輸入板卡自由組合，完成各類輸入信號靈活接入，支持用于 SDI、 HDMI、DVI、VGA等高標清視頻源的多種輸入和輸出卡的組合。輸入信號多樣

技術參數

邊緣融合

獨有的全色域校正技術，512組色域校正參數，可有效消除多臺投影儀間的顏色差異，64條融合帶曲線控制，精確調整融合帶顏色曲線；融合帶全程自動調試，無需人工干預，調試效果一致性優異。

3D立體

支持立體信號、平面信號混開窗口,主動/被動式立體信號融合圖像控制器，支持左右眼復合立體信號無極倍頻；

純硬件設計

純硬件架構，無CPU和操作系統，無病毒感染和系統崩潰的風險，可支持系統處理模塊的熱插拔；

多點觸控

采用人機交互技術能夠同時接受來自多個點進行操作，支持交互平板的觸控功能、實時書寫、標繪功能，信號實時回顯；

自動校正

幾何校正由于投影機擺放位置不一定完全符合光路效果，或者曲面融合、環形融合、球形融合等光路不符合視覺效果要求；

暗場校正

支持暗場補償功能，可自動或手動調整補償區域色階，消除實現全黑圖像下的投影機融合重疊部分的亮帶。

產品參數

基本參數：

輸入信號　　　　　　　　　　　　　　　　　VGA/DVI/HDMI/SDI
輸入分辨率　　　　　　　　　　　　　　　　單路可支持1920*1200
輸出信號　　　　　　　　　　　　　　　　　VGA/DVI/HDMI/SDI
輸出分辨率　　　　　　　　　　　　　　　　1080P
融合帶寬度　　　　　　　　　　　　　　　　1×N橫向：128、256、512、1024像
　　　　　　　　　　　　　　　　　　　　　素點可選；M×N：128像素點
顯示單元組合　　　　　　　　　　　　　　　1×N橫向拼接融合，M×N內的任意拼
　　　　　　　　　　　　　　　　　　　　　接融合
系統控制軟件　　　　　　　　　　　　　　　隨機配送

控制類型：

控制方式　　　　　　　　　　　　　　　　　遙控、軟件
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND

產品規格:

功耗　　　　　　　　　　　　　　　　　　　15W/路
供電　　　　　　　　　　　　　　　　　　　180-240VAC, 50Hz
工作溫度　　　　　　　　　　　　　　　　　0-40攝氏度
工作濕度　　　　　　　　　　　　　　　　　15-85%
機箱規格　　　　　　　　　　　　　　　　　4U標準機箱
